少妇内射视频播放舔大片,91人妻丰满熟妇Aⅴ无码,成人无码精品1区2区3区免费看

常見問(wèn)題

當(dāng)前位置：名振首頁(yè) > 常見問(wèn)題

硅膠制品邊緣開裂和成型排氣難的問(wèn)題解決方法

文章來(lái)源：作者：人氣：發(fā)表時(shí)間：2018-09-19 字體大?。骸?a href="javascript:doZoom(15)">15px13px】

硅膠制品邊緣開裂如何解決呢？

在使用模具硅膠生產(chǎn)硅膠制品時(shí)，低硬度的硅膠生產(chǎn)出來(lái)的硅膠制品有時(shí)會(huì)出現(xiàn)邊緣開裂的現(xiàn)象，

硅膠制品邊緣開裂

一、低硬度（30度左右）的膠料在成型時(shí)很容易出現(xiàn)包風(fēng)（氣泡）等不良，如果是硅膠本體顏色或半透明的顏色還很容易在硅膠制品的里面看到許多小白點(diǎn)，

解決方案：提高模溫的方法，將成型的模溫適當(dāng)提高。

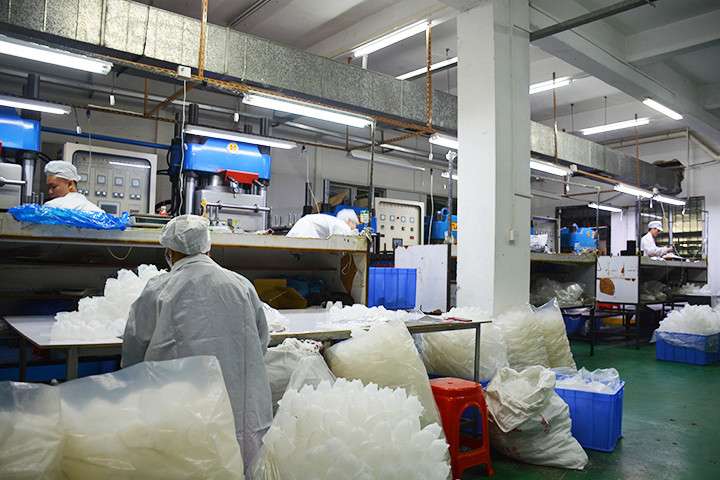

硅膠制品廠成型車間

硅膠制品邊緣開裂,硅膠制品排氣難的問(wèn)題

二、當(dāng)模溫提高以后，包風(fēng)（氣泡）和白點(diǎn)不良解決了，但硅膠制品的邊緣卻開始碎裂了，也就是說(shuō)出現(xiàn)爆邊了。這樣就形成了一個(gè)死循環(huán)，提高模溫就爆邊，降低模溫就出現(xiàn)包風(fēng)（氣泡）和白點(diǎn)不良。

解決辦方案：

1.降低成型的模溫，如果出現(xiàn)包風(fēng)（氣泡）和白點(diǎn)不良就延長(zhǎng)硫化時(shí)間。成型的溫度一定要猛降，直至硅膠制品不爆邊為止，千萬(wàn)不要以為降個(gè)四五度的模溫就可以解決。

2.排氣的行程及次數(shù)一定要控制好，排氣次數(shù)盡量少，如果可以將排氣行程也盡量縮短。

3.可以適當(dāng)減少硫化劑的添加量。

三.硅膠制品成型模具自拆的刀口過(guò)于鋒利或存在毛刺。

通常而言，硬度在20度左右的硅膠，適合做小件產(chǎn)品和花紋精細(xì)的產(chǎn)品,通常這些產(chǎn) 品尺寸在1米以下，因這類型硅膠具有：粘度小、流動(dòng)性好、好操作、易排泡、拉力撕裂強(qiáng) 度好、易灌注。而對(duì)于大尺寸產(chǎn)品，通常尺寸在1米以上的，則使用硬度比較大的模具硅膠。

硅膠冰格

硅膠制品邊緣開裂,硅膠制品排氣難的問(wèn)題

硅膠制品排氣難和縮邊開裂現(xiàn)象

硅膠制品邊緣(邊皮)部分開裂、拉邊、縮邊這樣的現(xiàn)象，行業(yè)人士稱這種現(xiàn)象為焦邊;名振橡塑根據(jù)12年硅膠制品生產(chǎn)經(jīng)驗(yàn)對(duì)于一般的硅膠制品焦邊情況，認(rèn)為主要有4個(gè)原因造成的：

1.膠料中的硫化劑含量過(guò)大(就是硫化劑加多了);

2.硫化時(shí)間過(guò)長(zhǎng);

3.硫化溫度過(guò)高;

4.硫化儀的硫化壓力過(guò)大。

硅膠制品排氣難的問(wèn)題造成原因有以下4個(gè):

1.排氣距離過(guò)大或過(guò)短，應(yīng)嚴(yán)格控制在1--5cm之間;

2.一次排氣沒有排盡,可進(jìn)行二次排氣解決;

3.沒到硫化時(shí)間;

4.膠料有問(wèn)題，有水分/硫化劑分散不均勻/膠料混煉不均勻。

車載硅膠手機(jī)墊

硅膠制品邊緣開裂,硅膠制品排氣難的問(wèn)題

硅膠制品排氣難和縮邊開裂一般都是在模具分面處,解決這些問(wèn)題，其它細(xì)節(jié)問(wèn)題應(yīng)該也要注意下，名振橡塑提醒也需要注意以下幾點(diǎn)：

1.材料的用量也要注意;

2.還有就是模具的合模刃口有無(wú)損壞,必要的時(shí)候要用油石打磨一下;

3.脫模時(shí)是否會(huì)有刮到?在會(huì)刮到的地方要倒一點(diǎn)R角;

4.是不是用了劣質(zhì)的硅膠也有一定關(guān)系。

總之，不同的硅膠制品會(huì)有不同的問(wèn)題出現(xiàn)，根據(jù)自身的要求、工藝，溫度硫化時(shí)間壓力多少等等來(lái)調(diào)節(jié)測(cè)試。名振橡塑制品有限公司是東莞硅膠制品廠中的專業(yè)硅膠制品生產(chǎn)廠家，咨詢熱線：136-6988-8704。

下一篇：請(qǐng)給我一個(gè)好的硅膠制品上一篇：?什么是imd按鍵？imd按鍵有什么特點(diǎn)
